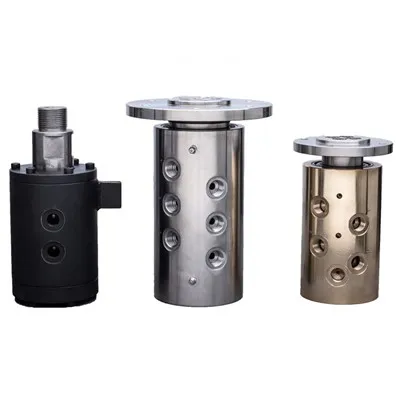

Rotační klouby, jako základní komponenty pro dosažení dynamického a statického těsnění v systémech přenosu kapalin, se široce používají v aplikacích s vysokoteplotními médii, jako je pára a horký olej. Lom z tepelného namáhání je jedním z jejich typických poruchových režimů, které mohou vést k úniku média, prostojům zařízení a dokonce k bezpečnostním nehodám. Pochopení jeho příčin a preventivních opatření je proto pro průmyslovou výrobu klíčové.
Podstatou tepelného napěťového lomu je vznik neuvolněného napětí v rotačním kloubu v důsledku rozdílné tepelné roztažnosti a smršťování jeho součástí způsobených teplotními změnami. Když toto napětí překročí mez kluzu materiálu, dochází ke křehkému nebo tvárnému lomu.
Mezi hlavní příčiny patří tři aspekty:
Za prvé, drastické kolísání teploty: Rychlé zavedení vysokoteplotních médií{0}} nebo rychlé ochlazení během vypínání způsobí náhlé změny teploty v součástech, jako je pouzdro kloubu a pouzdro hřídele. Výsledné okamžité změny tepelné roztažnosti jsou omezeny konstrukcí, brání volné expanzi a kontrakci, čímž se hromadí značné tepelné namáhání;
Za druhé, konstrukční vady: Nerovnoměrná tloušťka stěny, příliš malé poloměry přechodu a nedostatečná tuhost spojení mezi těsnicí plochou a pouzdrem mohou vytvářet body koncentrace napětí, které vedou k praskání během tepelného cyklování;
Za třetí, nevhodný výběr materiálu: Nevyberete-li materiály s vysokou teplotní odolností a nízkými koeficienty tepelné roztažnosti na základě pracovních podmínek, jako je použití běžné uhlíkové oceli místo žáru{0}}odolné legované oceli, nebo přítomnost vad odlitků v materiálu, snižuje jeho odolnost vůči tepelnému namáhání.
Prevence lomu z tepelného namáhání vyžaduje mnohostranný{0}}přístup, včetně přizpůsobení se pracovním podmínkám, optimalizace konstrukčního návrhu, modernizace materiálů a zlepšení řízení provozu a údržby.
Na úrovni pracovních podmínek je nutné řídit rychlost kolísání teploty média a vyhnout se přímému dopadu média o vysoké teplotě na spoj. Lze přidat předehřívací nebo vyrovnávací zařízení;
Pokud jde o konstrukční návrh, použití pouzder o stejné tloušťce{0}}, zvýšení poloměrů přechodu a začlenění elastických kompenzačních struktur do těsnicí dutiny může uvolnit napětí generované tepelnou roztažností a kontrakcí;
Výběr materiálu by měl odpovídat pracovní teplotě. Pro aplikace při vysokých-teplotách by měly být upřednostněny tepelně-odolné materiály, jako je nerezová ocel 316L a slitiny Inconel, a v kritických oblastech lze ke zvýšení tepelné odolnosti použít keramické povlaky;
Pokud jde o provoz a údržbu, pravidelně kontrolujte rozložení teploty a stav těsnění spoje, vyvarujte se suchého tření, které generuje lokalizované vysoké teploty, a zaveďte opatření postupného ochlazování během odstávky, abyste snížili teplotní šok.
Stručně řečeno, lom tepelným napětím v rotačních spojích je výsledkem kombinovaných účinků teplotních změn, konstrukčního návrhu a materiálových vlastností. Vědeckým přizpůsobením provozních podmínek, optimalizací konstrukčního návrhu, výběrem vysoce-kvalitních materiálů a posílením řízení provozu a údržby lze účinně snížit riziko lomu z tepelného namáhání a zajistit dlouhodobý-stabilní provoz otočného kloubu.
